聚酰亞胺(PI)是分子中含有酰亞胺基團(—R—CO—NH—CO—R--)的一類高性能工程塑料,以其出色的熱穩定性、機械性能、化學耐性以及電絕緣特性而著稱,被譽為“21世紀*有希望的高分子材料”,位列高性能聚合物材料金字塔的頂端。目前PI的主流合成方法有四種,四種方法各有優劣,其中兩步法應用*為廣泛。

聚酰亞胺的形態
聚酰亞胺產品形態多樣,應用領域廣泛。聚酰亞胺是一種多功能材料,其形態多樣,包括薄膜、漿料、泡沫、復合材料和纖維等。這些產品被廣泛應用于各個**領域,如航空航天、電子工業、液晶顯示、汽車、醫療設備、核能、衛星技術、 核潛艇制造、微電子、納米技術和柔性顯示技術等。并且聚酰亞胺的多種形態,如 泡沫、薄膜、纖維和復合材料,各有其特定的應用方向。

聚酰亞胺的特點
PI 薄膜是柔性顯示基板核心材料。PI薄膜是聚酰亞胺前體經鑄膜且在高溫下環化成聚酰亞胺薄膜*后剝離而成,通常呈黃褐色,因其繼承了PI的優越性能被譽為 “黃金薄膜”。從下游應用來看,國內PI薄膜應用需求以電子、電機&發動機領域為 主,占據95%的市場需求份額,而在電子領域,又以柔性線路板FPC及柔性顯示應 用為主。在柔性顯示領域中,PI薄膜常被用于柔性OLED屏幕的基板,提供支持同時保證屏幕彎曲而不破裂。隨著OLED顯示技術由剛性向柔性發展,該領域的PI薄 膜需求有望進一步提升。

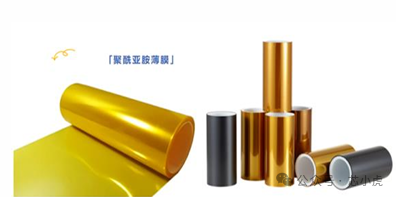

PI薄膜為PI主要產品形態,通常呈黃褐色

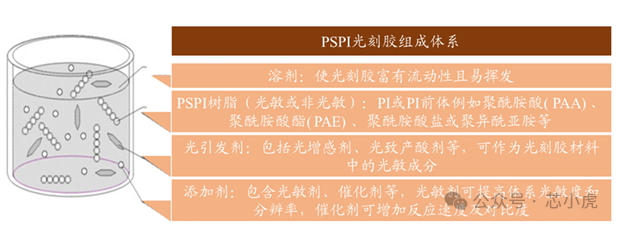

光敏聚酰亞胺光刻膠是一種復合材料,包含溶劑、PSPI樹脂(可光敏或非光敏)、 光引發劑、添加劑,故其光敏性可能源自PSPI樹脂本身或與其混合的添加劑。各成 分分開來看,PSPI使用的樹脂可以是聚酰亞胺或其前體如聚酰胺酸(PAA),其使用的催化劑一般包括光敏劑、增感劑、光活性催化劑及其他催化劑。

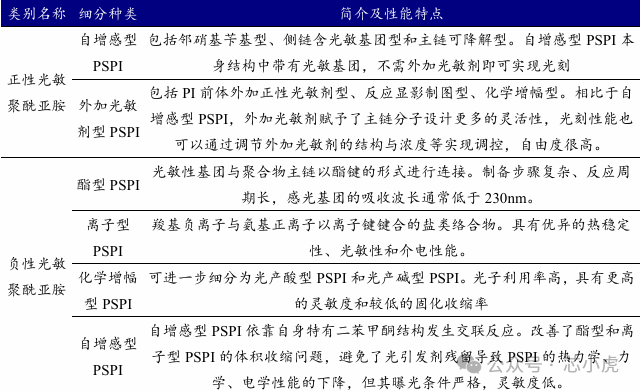

類似于傳統光刻膠,光敏聚酰亞胺可分為正性和負性兩種類型。正性PSPI在紫外光照射后可溶解于顯影劑,而負性PSPI在光照后交聯變得不溶。正性PSPI相較 于負性PSPI在光刻時容易去除曝光區域,減少污染引起的錯誤,并提供高分辨率的 圖案,是未來PSPI的發展趨勢。根據感光原理以及合成工藝不同,可將正負性PSPI 進一步細分為若干類型,其各自特點如下表所示

聚酰亞胺的應用領域
PSPI 主要應用領域包括集成電路、微機電系統以及 OLED 顯示三大領域。在集成電路中,PSPI通常作為緩沖層、鈍化層或用于多層互連結構的平坦化層,其主要功能是保護集成電路的特定區域不受外力影響。同時,伴隨光刻技術的發展和芯 片布線及封裝技術的**,現代封裝技術要求單個半導體芯片能夠連接至其他芯片 的輸入輸出通路,這就需要在封裝階段進行精密的再布線(RDL)工作。在這些金 屬導線與芯片單元之間,PSPI被視作*常用的絕緣介質材料,不僅為封裝提供必要的電氣、機械和熱性能,還能實現高分辨率的圖案化,是RDL過程中的關鍵材料。

PSPI在集成電路領域中被用作緩沖涂層、鈍化層等

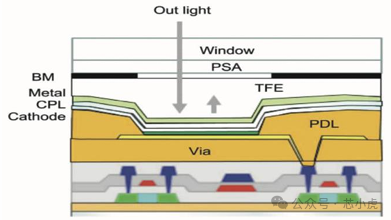

在平面顯示領域,AMOLED 顯示技術主要使用低溫多晶硅薄膜晶體管(TFT) 作為其驅動電路的核心。而在這一過程中,PSPI不僅用作TFT的表面平整化和支撐層,而且還充當像素定義層(PDL),負責**劃分像素單元。OLED顯示的每個子 像素都由 PDL 劃分,并組成像素陣列,這種結構通過精細的光刻技術來構建。在 OLED的發光層沉積前,PSPI作為PDL被用于圖案化過程,以確保像素的精準形成。

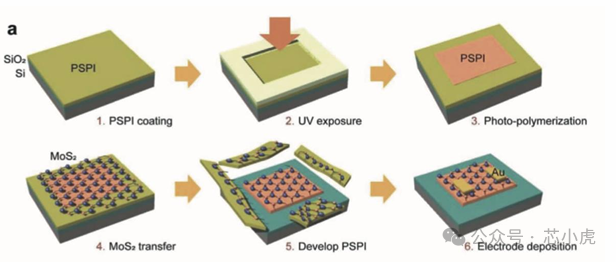

在MEMS微機電系統領域,已成為MEMS制造過程中用于層間和金屬線間絕 緣理想的介電絕緣材料,同時也可作為 MEMS 系統組件的結構材料。此外,PSPI 的圖案化技術已能輔助二維MoS2的圖案化,這一新方法已開始取代傳統的化學氣相 沉積MoS2光刻技術。

TFE-INK:OLED封裝中制備有機薄膜的關鍵原材料
OLED作為新一代顯示技術,相較于LCD具備更高的對比度、更省電且結構簡 單,無需背光源,更薄且適用于柔性顯示,廣泛應用于平面顯示、電視、智能可穿 戴設備、虛擬現實(VR)等領域。然而,由于OLED易與空氣中的水、氧發生化學 反應,影響性能和壽命,因此必須進行封裝處理。目前,封裝技術主要分為硬屏封裝和柔性薄膜封裝(TFE)兩大體系。硬屏封裝采用傳統的玻璃封裝,雖然具備良好的水氧阻隔能力,但在輕薄和柔性器件中應用 受限。相較之下,TFE技術通過無機膜與有機膜交疊,結合阻隔膜,使器件更輕薄, 不需要剛性的玻璃蓋板,實現OLED的柔性功能,已成為當前的發展趨勢。

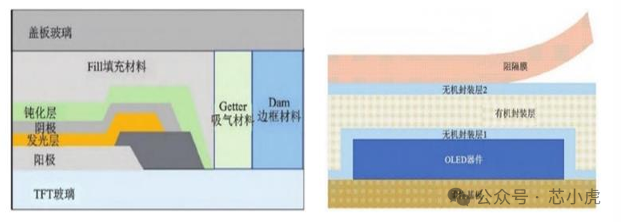

傳統封裝與薄膜封裝存在較大差異

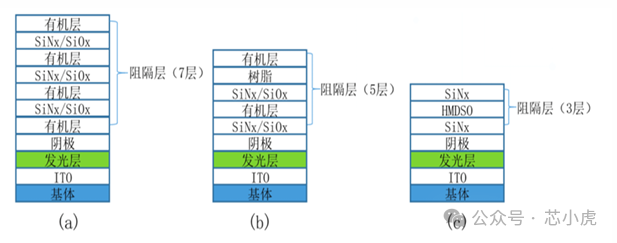

TFE 封裝技術通過在器件表面制備致密薄膜來阻隔水氧,*初這種技術主要使 用單層無機薄膜或純有機聚合物薄膜。無機薄膜盡管具有良好的水氧阻隔性,但其 脆性導致彎曲時易開裂。而有機薄膜雖較柔韌,但水氧滲透率高,阻隔性能不如無 機薄膜。TFE 技術的發展趨勢是將無機薄膜與有機薄膜結合,即通過將無機層之間 插入的有機層來填補單一薄膜的缺陷,從而提高整體的水氧阻隔性能。目前,多層 薄膜封裝的主流結構有Barix技術、三星改進混合式封裝技術及應用材料公司多層薄 膜封裝技術,分別對應下圖中(a)、(b)、(c)

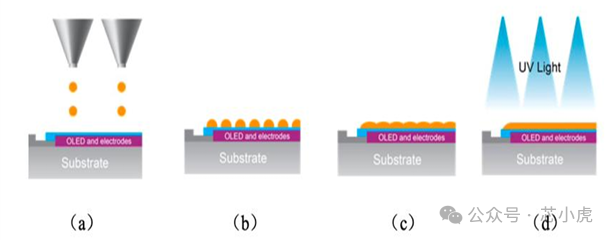

噴墨打印技術被廣泛應用于TFT制備工藝中。目前TFE的制備工藝主要有Vitex 真空聚合物技術、噴墨打印技術(有機層)、濺射(無機層)、等離子增強化學氣相 沉積(PECVD)、原子層沉積(ALD)等,其中噴墨打印技術得益于其成本低廉以及 應用材料廣泛被認為是*具前景的制膜技術之一。噴墨打印技術主要分為四個階段, 分別是液滴形成、液滴沉積、液滴鋪展、固化,對應下圖中(a)( b)( c)( d)四部 分。該技術所需液滴(墨水)即為TFE-INK,且制備薄膜*終的鋪展形態與INK的物性緊密相關,故TFE-INK可以被視為OLED封裝中的關鍵原材料。
